电气设计软件SEE Electrical
首页 > 产品中心 > 产品展示 > 电气设计软件SEE ElectricalSEE Electrical 的所有功能和命令完全符合电气工程的设计要求，其直观的操作界面方便于您更快更好的掌握软件。
基于纯32位Windows平台，SEE Electrical可以很好的兼容用户现有的Windows环境，这也就意味着它能够让用户简单迅速的上手。
SEE Electrical 分为三个版本 － 基本版、标准版和高级版。每个版本都有不同的特色和不同的价位，这样用户就可以根据自身的需要和预算选择最合适的软件。SEE Electrical 所有版本的项目数据可以同步转换，所以软件升级非常容易。
首先安装软件然后选择您所购买的版本。由于软件是项目模板结构，所以现在您可以就开始您的第一个项目。软件无需进行更多的安装步骤即可自带所有的可用功能，如打印机及图形加速卡。
SEE Electrical 可以让用户同时地打开多个窗口处理多个项目。有了集成的Microsoft Active® 接口， 用户可以把其他Windows程序的文档（比如Word和Excel）直接整合到项目结构中来。
两款附加的模块，使SEE Electrical 更完善：
SEE Electrical 控制柜布置版(cabinet layout)，是面板和控制柜设计的专业选择。
SEE Electrical 建筑安装版(house installation)，是电气工艺和建筑工程师的作图模块。
两者都可以直接接入SEE Electrical。
Intel core I5 处理器，2G内存或同等容量
4G内存
Windows XP 系统或者更高，建议Windows 7系统
硬盘空间不小于10G
可用磁盘空间500G，5400RPM
显卡：Intel/ Matrox/ ATI，所有内存不小于1G的处理器
分辨率：最低分辨率1024 x 768象素 ，强烈推荐全高清
| SEE Electrical功能列表 | 基础版 | 标准版 | 高级版 |
| 项目管理 | ✔ | ✔ | ✔ |
| 实时列表: 产品列表, 端子列表, 零件列表, 触点列表, 电缆列表, 电缆芯列表, 电线列表, PLC I/O列表,文档列表 | ✔ | ✔ | ✔ |
| 在列表中筛选/排序 | ✔ | ✔ | ✔ |
| 带图形预览，分组和搜索功能的符号库（含IEC标准符号） | ✔ | ✔ | ✔ |
| 创建自定义符号及回路块 | ✔ | ✔ | ✔ |
| 组件自动编号和实时交叉索引 | ✔ | ✔ | ✔ |
| 电气信息实时检查 | ✔ | ✔ | ✔ |
| 图形化电缆定义-包含用户自定义符号 | ✔ | ✔ | ✔ |
| 创建自定义项目模板 | ✔ | ✔ | ✔ |
| 与其他CAD系统双向兼容(DWG, DXF and DXB) | ✔ | ✔ | ✔ |
| Microsoft ActiveX® 接口 | ✔ | ✔ | ✔ |
| 图形导入 (JPG, BMP, PCX...) | ✔ | ✔ | ✔ |
| 项目间复制回路块 | ✔ | ✔ | ✔ |
| 多项目同时操作 | ✔ | ✔ | ✔ |
| 标准CAD绘图工具和标注功能 | ✔ | ✔ | ✔ |
| 支持图形上的超链接 | ✔ | ✔ | ✔ |
| 批注功能 | ✔ | ✔ | ✔ |
| 512 个图层可用 | ✔ | ✔ | ✔ |
| 自动备份功能 | ✔ | ✔ | ✔ |
| 导出增强型图元文件格式和XML | ✔ | ✔ | ✔ |
| 导出魏德米勒和其他标签打印机格式 | ✔ | ✔ | ✔ |
| 集成的类型数据库 | ✔ | ✔ | |
| 以Microsoft Excel®格式导入设备数据到类型数据库 | ✔ | ✔ | |
| 在组件上显示类型信息 | ✔ | ✔ | |
| 支持为线圈和带辅助触点的组件根据触点情况查找符合条件的类型 | ✔ | ✔ | |
| 为线圈显示触点镜像 | ✔ | ✔ | |
| 线圈及带辅助触点组件的触点自动命名 | ✔ | ✔ | |
| 线圈及带辅助触点组件的触点溢出检查 | ✔ | ✔ | |
| 电缆管理 (电缆类型数据库) | ✔ | ✔ | |
| 处理多层端子, 连接器管理 | ✔ | ✔ | |
| PLC I/O 管理 | ✔ | ✔ | |
| 功能/位置管理 + 功能/位置框 | ✔ | ✔ | |
| 带有四个预定义信号属性/多种线号格式的信号管理 | ✔ | ✔ | |
| 电线方向显示和编辑 | ✔ | ✔ | |
| 用户可自定义所有元素和参考的编号方式 | ✔ | ✔ | |
| 整个项目查找和替换文本 | ✔ | ✔ | |
| 插入和删除页面间隔 | ✔ | ✔ | |
| 组件重名检查 | ✔ | ✔ | |
| 数据库列表编辑 (单个条目编辑) | ✔ | ✔ | |
| 带自动检测多达10个桥类型的端子矩阵图 | ✔ | ✔ | |
| 带图形的电缆平面图+ 布线表 | ✔ | ✔ | |
| 零件列表按照功能/位置分类 | ✔ | ✔ | |
| 自动连接 | ✔ | ||
| 绘制X轴正交线 | ✔ | ||
| 交叉索引导航器 | ✔ | ||
| 从数据库列表导航到页面 | ✔ | ||
| 功能/位置/产品/可以管理嵌套外观的产品（外观）管理器 | ✔ | ||
| PLC符号地址以多种格式自动命名+通过Microsoft Excel®格式导入PLC机架信息 | ✔ | ||
| 自动生成电缆名称 | ✔ | ||
| 允许自定义图形列表和数据库列表来配置项目树 | ✔ | ||
| 自定义列表和组件属性 | ✔ | ||
| 多芯配置 | ✔ | ||
| 可自由配置信号属性 | ✔ | ||
| 整个项目的翻译/访问翻译库中的文本 | ✔ | ||
| 整个项目或项目某部分的页面模板修改 | ✔ | ||
| 从一个项目复制多张页面或一个功能里的所有页面到另一个项目 | ✔ | ||
| 数据库列表高级编辑（一次编辑多个条目） | ✔ | ||
| 整个端子条的端子重新编号 | ✔ | ||
| 不在图纸中的组件编辑器 | ✔ | ||
| 带图形的端子排平面图和端子排图片 | ✔ | ||
| 电缆端子排平面图 | ✔ | ||
| 连接器矩阵和平面图 | ✔ | ||
| 产品接线图+简表 | ✔ | ||
| 根据功能位置排序的电缆列表和电缆芯列表 | ✔ | ||
| 在当前页面或整个项目查找和替换符号 | ✔ | ||
| 列表和标签编辑器 | ✔ | ||
| 导入多张DWG/DXF/DXB 图纸和导出多张图纸到SVG/DWF | ✔ |
SEE Electrical - 基本版是全行业理想的入门级解决方案。多功能、 低价格能让从事于工程设计、工业制造业公司、培 训机构或学生都能够接受。
SEE Electrical 能够实时自动生成一体化的适用项目管理的技术资料和多种表格清单。
♦ SEE Electrical 使用32位视窗系统，便于兼容全部现存的视窗环境。
♦ SEE Electrical 的所有功能和命令易于使用，并且在机电工程中有明确的定义，只需要最短的培训，其直观的界面能让使用者很快入门。
♦ 与大多视窗系统的应用程序一样，SEE Electrical用户易于实现其工作环境的个性化。
基本版安装包拥有许多先进的功能
♦ 友好的用户界面适合电路图示意性作用的需要。例如，其橡胶圈的功能允许水平、垂直移动元件而保持线路的连接不变。
♦ 你可以同时多项目作业，允许将一部分项目或全部复制到其他项目。
♦ 多种标准和客户化组件可以节省时间和减少错误。所有项目详细的设置按项目信息存储，根据需要容易修改。
♦ 实时、专用的自动功能有助于检查项目数据和节省时间。
自动生成信号、接触器、继电器交叉参考
♦ 所用的符号可以在符号库中方便地查找、复制、移动。如果现有的符号库不够用，你 可以方便地创建自己的符号。
♦ 专用的文件、图像如BMP, JPEG 和PCX文件可插入到电气图的文本框内，
♦ 包括文档和产品说明等各类图表可以维护和个性化处理。
♦ 能方便和自由地创建设计模板和文本模板。
♦ 由于集成了Microsoft ActiveX®接口，你也可以从其他的Windows程序（如Excel、Word、…）中组合文件用于你的项目结构。
♦ 集成了DXF/DWG/DXB接口，能以Windows图元文件形式保存电路图，这使它成为一个有效的系统。
♦ 可以用Weidmüller魏德米勒打印机和其他可用的方式输出文档。
SEE Electrical - 标准版 高性价比的感受
SEE Electrical 标准版 是 SEE Electrical的第二级。向需要产生、 修改或使用电气文件的用户提供独特的、先进的、经济的解决方案。
除了基本版所拥有的特性以外，经济包还提供广泛的功能为方便电气图设计和有效的文档项目和列表管理。
线路的定位和接点的映射提供了一种有序的画图模式。
♦ 完全整合的继电器触点和辅助触点的交叉参考管理有助于避免设计阶段的差错。 可以检查所有主副触点的交叉参考管理并实时提供相关信息。
♦ 自动逻辑功能对PLC系统是很有用的，可以使PLC的操作数和注解在机架和I/O信号间双向实时转换。
♦ 线路可以以多种格式自动编号，如果需要可以显示和编辑线路去向。
♦ 数据库编辑器允许在清单中修改元件，并在电气图上立即显示。在产品清单中， 从型号数据库中选择详细的制造商元件是很容易的。
♦ 由于集成了“型号数据库”可以方便地生成详细的部件清单， 而“型号数据库”可以用电子表格或ECAD形式通过人工输入建立或修改制造商产品信息建立。

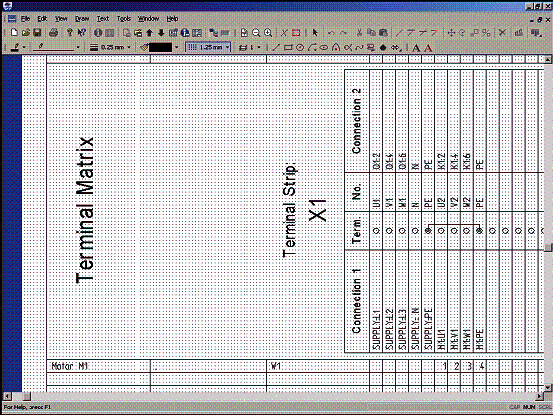

完全定制的端子矩阵能用于自动生成电缆、电线、目标和过渡连接端子图。
♦ 定尺和几何学等特殊功能有机结合，为设计控制柜和平面布置图提供了平台。
SEE Electrical - 高级版 适合于电气设计的最高水平
SEE Electrical 高级版 是SEE Electrical的第三级。它充分缩短了电气图设计时间， 为电气设计提供最高水平的专业系统。
除了包含基本版和标准版的全部功能外， 它对设计和管理的自动和手动功能便于自动生成和修改电气平面布置图及材料清单。
提供清晰的带符号的端子图（左）或横排端子图（右）
♦ 编辑项目页的先进功能允许你毫不费力地增加或修改电气图页，有助于比手动设计节省时间。
♦ 融合不同功能/位置的项目，为不同用户提供对同一项目协同设计的平台。
♦ 为初始项目转换页面模板的特殊功能允许不同用户使用客户化的项目模板。
♦ 结合快捷方式和项目结构导航树，SEE Electrical高级版 使用实时交叉导航便于浏览复杂项目。
♦ PLC操作数标签模式可以预定义（二进制、十进制、十六进制）。具有将PLC输入分配表转换成Excel形式的功能，可以节省时间。
♦ 使用数据库翻译工具，SEE Electrical高级版 只要点击鼠标就能够轻松地将整个项目文件翻译成不同语言。 你可以分别选择每一部分文本进行翻译或不翻译。一旦输入文本就转入翻译数据库， 有效的文本双击后被接受。在图中页码可同时选择按西欧字母格式或其他如西里尔字母、
♦ 希腊字母格式显示。
♦ 容易使用的数据库编辑功能，宽范围的分类和过滤处理功能， 具有结合新的或修定编号完成端子自动重编号功能。
♦ 通过集成数据库中“列表和标签”功能， SEE Electrical具有强大的标签和目标的自动生成功能。 全世界流行的各种标签打印格式如Avery, Zweckform, Herlitz and Leitz都已集成在系统里。
♦ 电气技术项目的全部文档都能分类为相应的打印格式，
♦ 你能准确地打印你所需要的文档和所想要的各种规格。
♦ 完全客户化的图形列表生成器使你能够分别创建设计报告和项目报告， 同时也能用作你自己的数据库（SQL）陈述。
♦ 如果要创建相似的项目，SEE Electrical提供集成的自动绘图功能，能够生成整个项目或使用 Excel 或 Access数据库的符号集。
项目可以配置，可以隐藏不需要表格和用SQL定义自己的表格,也可以容易地根据项目的需要和你对文本的需要进行调整。
